離心通風機的結構組成,了解了嗎
離心通風機是依靠輸入的機械能,提高氣體壓力并排送氣體的機械,它是一種從動的流體機械。離心通風機葉片之間的氣體在葉輪旋轉時,受到離心力作用獲得動能(動壓頭)從葉輪周邊排出,經過蝸殼狀機殼的導向,使之向通風機出口流動,從而在葉輪中心部位形成負壓,使外部氣流源源不斷流入補充,從而使風機能排出氣體。

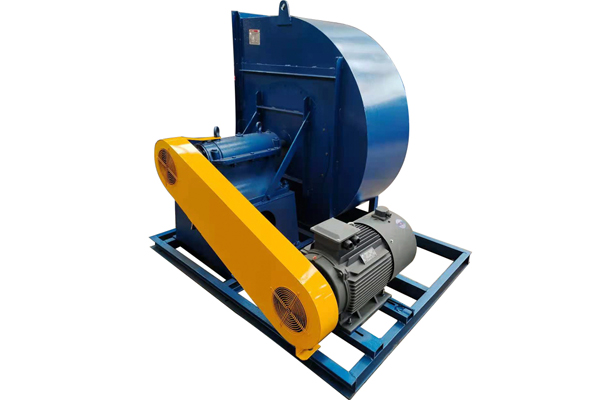

離心通風機主要由葉輪、機殼、進風口等部分配直聯電動機組成。除上述部分外還有傳動部分。
1、葉輪:葉輪是產生風壓和傳遞能量的主要作功部件,由12片后傾翼形葉片焊接于孤錐型的輪蓋與平板型的輪盤中間。均用鋼板制造,并經過靜動平衡較正,空氣性能良好,效率高,運轉平穩。

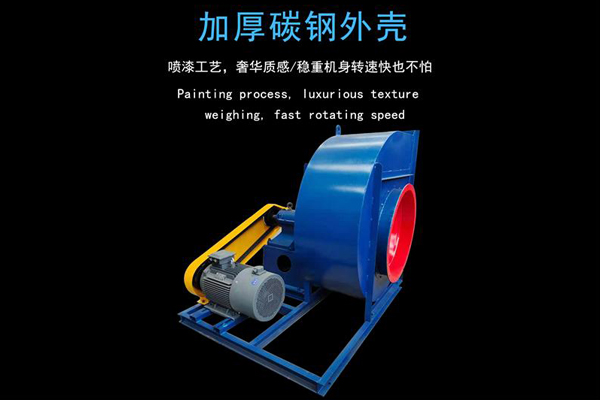

2、機殼:機殼是普通鋼板焊接而成的蝸形體。機殼主要用來引入氣體和排出氣體,同時將氣體的部分動能變?yōu)閴毫δ堋?/p>
3、進風口:作成收斂式流線型的整體結構,用螺栓固定在風機入口側。
4、傳動組:由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器等組成。主軸由優質鋼制成。
一般,離心通風機的拆卸、清洗和裝配應符合下列要求:
一、將機殼和軸承箱拆開并將轉子卸下清洗,但電動機直聯傳動的風機可不拆卸清洗;
二、軸承的冷卻水管路應暢通并應對整個系統進行試壓。
三、清洗和檢查調節機構,其轉動應靈活。
