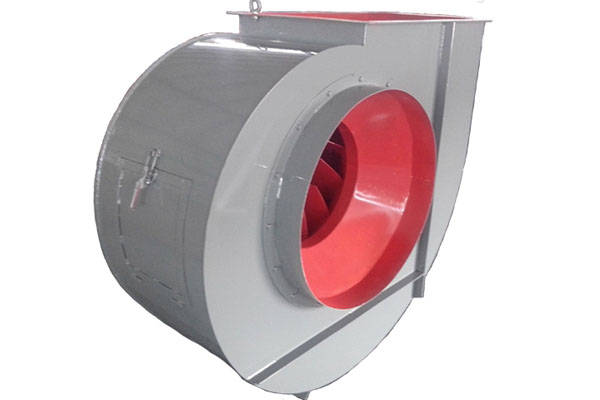

4-79型離心通風機

型式

1、4-79型離心通風機可制成順時針旋轉或逆時針旋轉兩種形式。從電動機一端正視,葉輪順時針旋轉,稱為順旋風機,以“順”表示;按逆時針旋轉,稱為逆旋風機,以“逆”表示。

2、4-79型離心通風機的出口位置,以機殼的出風口角度表示。4-79型風機No.3~12在出廠時均做成一種形式,使用單位根據要求再安裝成所需要的位置,訂貨時不需注明。No.3出風口位置調整范圍0°~225°,間隔是45°.No.3. 5~6出風口位置調整范圍0°~225°,間隔是22. 5°,No.3~6的傳動方式為A式傳動;No.7~8出風口位置調整范圍0°~180°,風機間隔是22. 5°,No.7~8的傳動方式為C式傳動;No.10~20傳動方式為E式傳動,出風口位置制成固定的三種;0°、90°、180°,不能調整,訂貨時須注明。No.10~20的雙進風型式均制成出風口位置固定的三種:0°、90°、180°,傳動方式為E式傳動,訂貨時需注明。


4-79(4-2×79)離心通風機

結構組成

  4-79型離心通風機中的No.3~6風機主要由葉輪、機殼、進風口等部分配直聯電動機而組成;No.7~20除具有上述部分外,還有傳動部分等。

1) 葉輪由16個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成,均用鋼板制造,并經過動平衡校正,空氣性能良好、效率高、噪聲低、運轉平衡。

2) 機殼制成兩種不同型式,No.3~12機殼做成整體,不能拆開;No.14~20的機殼制成兩開式,沿中分水平面分為兩半,由螺栓聯接。

3) 進風口制成整體,裝入風機的側面,與軸向平行的截面為曲線形狀,能使氣體順利進人葉輪,且損失較小。

4)傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。

應用

1、4-79型離心風機可用于一般工廠及大建筑物的室內通風換氣,既可用作輸入氣體,也可用作輸出氣體。

2、輸送氣體的種類為空氣和其它不自燃、不自爆、無纏繞性,對人體無害的、對鋼鐵材料無腐蝕性的氣體。

3、氣體內不許有粘性物質,所含的塵土及硬質顆粒不大于150mg/m3。

4、氣體的溫度:不超過80℃。
