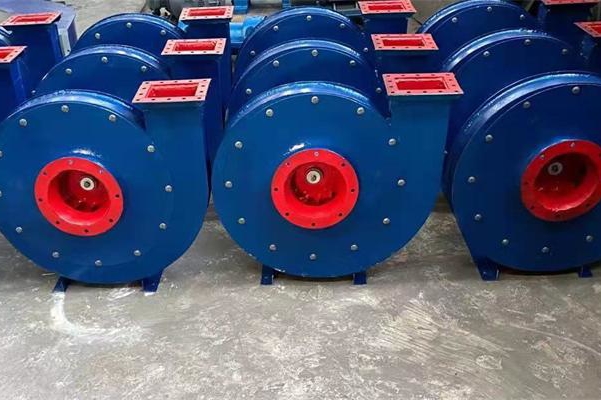

T4-72型離心通風機

形式

T4-72型離心通風機可制成右旋轉和左旋轉兩種形式。從電動機一端正視,葉輪順時針旋轉,稱為右旋風機,以“右”表示;按逆時針旋轉,稱為左旋風機,以“左”表示。

風機的出口位置,以機殼的出風口角度表示。T4-72型風機No.3~6在出廠時均做成一種形式。No.3~6出風口位置調整范圍為0°~225°,間隔是45°,傳動方式為A式傳動;No.7~12的出風口位置制成固定的三種:0°、90°、180°,不能調整;No.7~12的傳動方式為C式傳動。

結構特征

T4-72型離心通風機中的No.3~6風機主要由葉輪、機殼、進風口等部分配直聯電動機而組成;No.7~12除具有上述部分外,還有傳動部分等。

1) 葉輪由10個后傾的圓弧薄板型葉片,曲線型前盤和平板后盤組成,均用鋼板制造,并經靜、動平衡校正,空氣性能良好,高效率低噪聲,運轉平穩。

2) 機殼做成兩種不同形式。No.32機売作成整體不能拆開;No.14~20的機殼制成商開式,沿中分水平面分為兩半,由螺栓聯接。

3) 進風口制成整體,裝于風機的側面,與軸向平行的截面為曲線形狀,能使氣體順利進入葉輪,且損失較小。4)傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。





參數

機 號
轉 速
r/min
全 壓
Pa
流量
m3/h
    電機
型號功率KW
329001142-7161588-3049Y90S-21.5
1450285-179794-1524Y80S-40.75
3.529001556-9762522-4841Y100L-23
1450388-2431261-2421Y90S-41.1
429002036-12753764-7226
Y132S1-2
5.5
1450506-3181882-3613Y90S-41.1
4.529002582-16165360-10288Y132S2-27.5
1450641-4022680-5144Y90S-41.1
529003195-19987352-14113Y160M1-2/ M2-211/15
1450792-4973676-7057Y100L1-42.2
614501142-7166352-12194Y112M-44
960499-3134206-8073

Y100L-6

1.5

應用

     1、T4-72型離心通風機作一般通風換氣用。作為一般工廠及大建筑物的室內通風換氣,既可用作輸入氣體,也可用作輸出氣體。

  2、輸送的氣體應為空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。

  3、氣體內不許有粘性物質,所含的塵土及硬質顆粒物不大于150mg/m3.

  4、氣體的溫度不得超過80℃。
